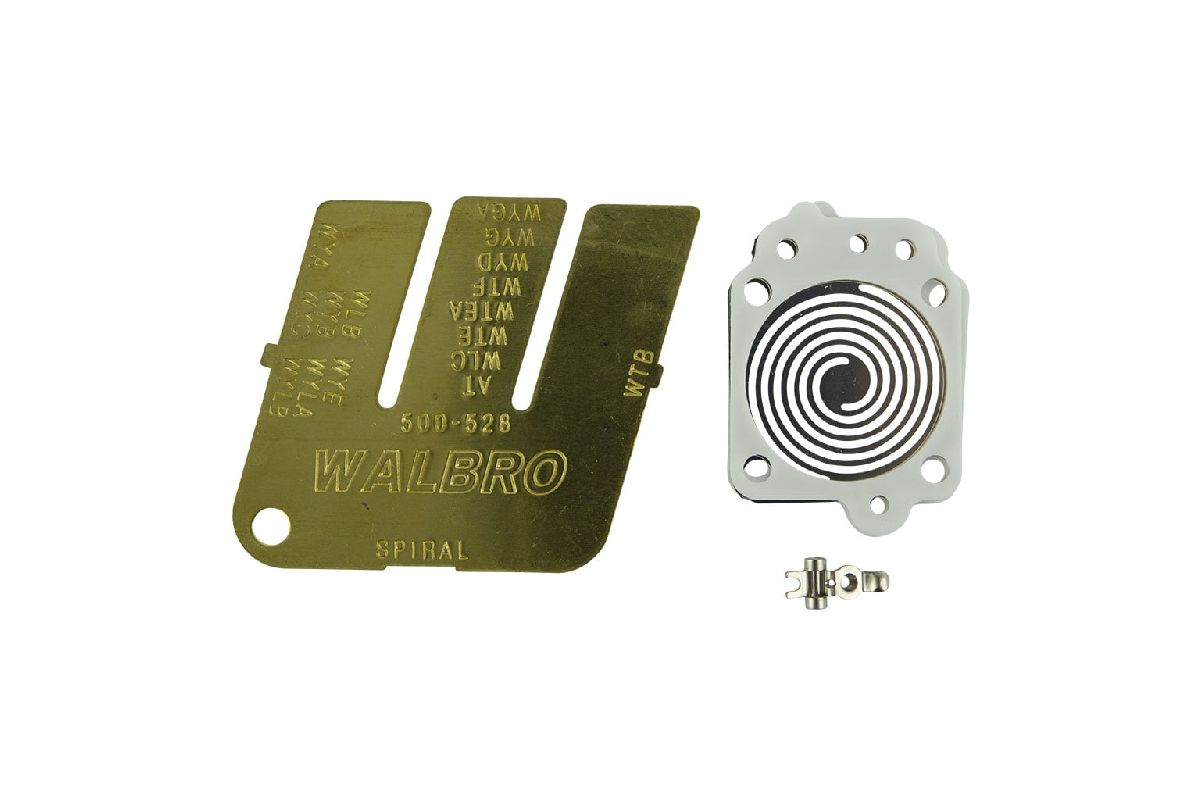

Walbro K3-wyta Spiral Diaphragm Upgrade KitWalbro K3-wyta Spiral Diaphragm Upgrade Kit
Brand: GASPARES
SKU: K3-WYTA
$93.15 (Each)
Availability: Available
| Description: | Genuine Walbro K3-WYTA Spiral Metering Diaphragm Upgrade Kit - Includes Brass "W" |
|---|---|
| Gauge | |
| Editorial: | Walbro's patented spiral metering diaphragm upgrade kit allows you to convert your |
| carburettor from the traditional rubber metering diaphragm to Walbro's ethanol | |
| compliant spiral metering diaphragm. The new spiral metering diaphragm is | |
| impervious to the effects of Ethanol and additives in modern fuels and does not | |
| deteriorate with age. | |
| Replaces OEM: | Walbro K3-WYTA |
| Fits: | This genuine Walbro K3-WYTA spiral metering diaphragm and gasket upgrade kit is |
| suitable for use with selected Walbro carburettor models including but not limited | |
| to WA-167-1, WLA-1-1, WLA-2-1, WLA-3-1, WLA-4-1, WLA-5-1, WLA-6-1, WLB-1-1, | |
| WLB-2-1, WLB-3-1, WLB-5-1, WT-62-1, WT-69-1, WT-71-1, WT-78-1, WT-80-1, WT-81-1, | |
| WT-117-1, WT-137-1, WT-139-1, WT-140-1, WT-145-1, WT-165-1, WT-173-1, WT-179-1, | |
| WT-180-1, WT-181-1, WT-186-1, WT-188-1, WT-191-1, WT-199-1, WT-200-1, WT-206-1, | |
| WT-212-1, WT-212-1, WT-227-1, WT-236-1, WT-243-1, WT-244-1, WT-244-1, WT-255-1, | |
| WT-259-1, WT-264-1, WT-278-1, WT-280-1, WT-292-1, WT-304-1, WT-318-1, WT-318-1, | |
| WT-329-1, WT-330-1, WT-352-1, WT-364-1, WT-369-1, WT-371-1, WT-379-1, WT-393-1, | |
| WT-397-1, WT-412-1, WT-413-1, WT-419-1, WT-422-1, WT-423-1, WT-432-1, WT-440-1, | |
| WT-445-1, WT-447-1, WT-469-1, WT-471-1, WT-474-1, WT-496-1, WT-524-1, WT-601-1, | |
| WT-603-1, WT-604-1, WT-605-1, WT-615-1, WT-620-1, WT-621-1, WT-623, WT-633-1, | |
| WT-643-1, WT-644-1, WT-645-1, WT-654-1, WT-655-1, WT-663-1, WT-668-1, WT-676-1, | |
| WT-677-1, WT-694-1, WT-703-1, WT-714-1, WT-715-1, WT-730-1, WT-733-1, WT-734-1, | |
| WT-735, WT-736, WT-741-1, WT-744, WT-765-1, WT-768-1, WT-770, WT-771-1, WT-773-1, | |
| WT-775-1, WT-800-1, WT-806-1, WT-810-1, WT-813-1, WT-822-1, WT-833, WT-945-1, | |
| WT-990-1, WT-989, WT-997, WT-998-1, WT-1029-1, WT-1040-1, WT-1052-1, WT-1101-1, | |
| WT-1107-1, WT-1146, WT-1171, WT-1177-1, WT-1190-1, WT-1191, WT-1194, WT-1205, | |
| WT-1206, WY-1-1, WY-2, WY-3-1, WY-4-1, WY-5-1, WY-6-1, WY-7-1, WY-8-1, WY-9-1, | |
| WY-10-1, WY-11, WY-12-1, WY-13-1, WY-14-1, WY-15-1, WY-16-1, WY-17-1, WY-18-1, | |
| WY-19-1, WY-20-1, WY-21-1, WY-22-1, WY-23-1, WY-24-1, WY-25-1, WY-26-1, WY-27-1, | |
| WY-28-1, WY-30-1, WY-31-1, WY-32-1, WY-33-1, WY-34-1, WY-35-1, WY-36-1, WY-37-1, | |
| WY-38-1, WY-39-1, WY-40-1, WY-41, WY-42-1, WY-43-1, WY-44-1, WY-45-1, WY-46-1, | |
| WY-47-1, WY-48-1, WY-49-1, WY-50-1, WY-51-1, WY-52-1, WY-53-1, WY-54-1, WY-55-1, | |
| WY-56-1, WY-57-1, WY-59-1, WY-60-1, WY-61-1, WY-62-1, WY-63-1, WY-64-1, WY-65-1, | |
| WY-66-1, WY-67-1, WY-68-1, WY-69-1, WYA-5-1, WYA-53-1, WYA-65-1, WYA-66-1, | |
| WYA-67-1, WYA-104-1, WYA-122-1, WYA-124-1, WYA-125-1, WYA-132-1, WYA-150-1, | |
| WYA-153-1, WYA-154, WYA-161-1, WYA-162, WYA-163-1, WYA-181-1, WYA-185, WYA-186, | |
| WYA-187-1, WYA-188-1, WYA-189-1, WYA-190-1, WYA-191-1, WYA-192-1, WYA-193-1, | |
| WYA-197, WYA-201, WYA-210, WYA-211, WYA-212, WYA-217, WYA-218-1, WYA-219-1, | |
| WYA-223-1, WYA-224-1, WYA-226, WYA-231, WYA-233, WYA-236-1, WYA-237-1, WYA-238-1, | |
| WYA-239, WYA-243-1, WYA-244-1, WYA-246-1, WYA-247-1, WYA-249, WYA-251-1, WYA-252-1, | |
| WYA-253-1, WYA-255-1, WYA-256-1, WYA-259, WYA-260, WYA-261, WYA-264-1, WYA-266, | |
| WYA-268, WYA-269, WYA-270, WYA-271, WYA-272, WYA-273-1, WYA-274-1, WYA-275-1, | |
| WYA-276, WYA-277, WYA-280-1, WYA-283, WYA-284, WYA-290, WYA-304, WYA-305, WYA-307, | |
| WYC-3-1, WYC-4-1, WYC-6-1, WYC-12-1, WYC-14-1, WYC-16-1, WYC-17-1, WYC-20-1, | |
| WYC-21, WYC-23-1, WYC-24-1, WYC-25-1, WYC-26, WYC-32-1, WYC-35, WYC-38, WYC-39, | |
| WYH-5, WYH-6, WYJ-2-1, WYJ-3-1, WYJ-4-1, WYJ-5-1, WYJ-6-1, WYJ-7-1, WYJ-8-1, | |
| WYJ-9-1, WYJ-10-1, WYJ-11-1, WYJ-12-1, WYJ-13-1, WYJ-14-1, WYJ-15-1, WYJ-16-1, | |
| WYJ-18-1, WYJ-19-1, WYJ-20-1, WYJ-21-1, WYJ-22-1, WYJ-23-1, WYJ-24-1, WYJ-25-1, | |
| WYJ-26-1, WYJ-27-1, WYJ-28-1, WYJ-29-1, WYJ-30-1, WYJ-31-1, WYJ-32-1, WYJ-33-1, | |
| WYJ-34-1, WYJ-35-1, WYJ-36-1, WYJ-37-1, WYJ-38-1, WYJ-39-1, WYJ-40-1, WYJ-41-1, | |
| WYJ-42-1, WYJ-43-1, WYJ-44-1, WYJ-45-1, WYJ-46-1, WYJ-47-1, WYJ-48-1, WYJ-49-1, | |
| WYJ-50-1, WYJ-51, WYJ-52-1, WYJ-53-1, WYJ-54-1, WYJ-55-1, WYJ-56-1, WYJ-57-1, | |
| WYJ-58, WYJ-59-1, WYJ-60-1, WYJ-61-1, WYJ-62-1, WYJ-63-1, WYJ-64-1, WYJ-65-1, | |
| WYJ-66-1, WYJ-67-1, WYJ-68-1, WYJ-69-1, WYJ-70-1, WYJ-71-1, WYJ-72-1, WYJ-73-1, | |
| WYJ-74-1, WYJ-75-1, WYJ-76-1, WYJ-77-1, WYJ-78-1, WYJ-79-1, WYJ-80-1, WYJ-81-1, | |
| WYJ-82-1, WYJ-83-1, WYJ-84-1, WYJ-85, WYJ-86-1, WYJ-87-1, WYJ-88-1, WYJ-89-1, | |
| WYJ-90-1, WYJ-91-1, WYJ-92-1, WYJ-93-1, WYJ-94-1, WYJ-95, WYJ-96-1, WYJ-97-1, | |
| WYJ-98-1, WYJ-138-1, WYK-1-1, WYK-2-1, WYK-3-1, WYK-4-1, WYK-5-1, WYK-6-1, WYK-7-1, | |
| WYK-8-1, WYK-9-1, WYK-10-1, WYK-11-1, WYK-12-1, WYK-13-1, WYK-13-1, WYK-14-1, | |
| WYK-15-1, WYK-16-1, WYK-17-1, WYK-18-1, WYK-19, WYK-20-1, WYK-21-1, WYK-22-1, | |
| WYK-23-1, WYK-24-1, WYK-25-1, WYK-25-1, WYK-26-1, WYK-27-1, WYK-28-1, WYK-29-1, | |
| WYK-29-1, WYK-30-1, WYK-31-1, WYK-32-1, WYK-33-1, WYK-34-1, WYK-35-1, WYK-36-1, | |
| WYK-37-1, WYK-38-1, WYK-39-1, WYK-40-1, WYK-41-1, WYK-42-1, WYK-43-1, WYK-44-1, | |
| WYK-45-1, WYK-46-1, WYK-47-1, WYK-48-1, WYK-49-1, WYK-50-1, WYK-51-1, WYK-52-1, | |
| WYK-53-1, WYK-54-1, WYK-55-1, WYK-56-1, WYK-57-1, WYK-58-1, WYK-63-1, WYK-64-1, | |
| WYK-65-1, WYK-68-1, WYK-69-1, WYK-71-1, WYK-75-1, WYK-78-1, WYK-80, WYK-82, | |
| WYK-85-1, WYK-87-1, WYK-88-1, WYK-90-1, WYK-91-1, WYK-92-1, WYK-93-1, WYK-94-1, | |
| WYK-99-1, WYK-102-1, WYK-105-1, WYK-108-1, WYK-109-1, WYK-110-1, WYK-113-1, | |
| WYK-114-1, WYK-115-1, WYK-119-1, WYK-120-1, WYK-121-1, WYK-124-1, WYK-129-1, | |
| WYK-130-1, WYK-131-1, WYK-132-1, WYK-133-1, WYK-135-1, WYK-136-1, WYK-137-1, | |
| WYK-138-1, WYK-139-1, WYK-141-1, WYK-142-1, WYK-145-1, WYK-149-1, WYK-151-1, | |
| WYK-154-1, WYK-155-1, WYK-156-1, WYK-159-1, WYK-160-1, WYK-161-1, WYK-162-1, | |
| WYK-163-1, WYK-164-1, WYK-165-1, WYK-166-1, WYK-167-1, WYK-168-1, WYK-170, | |
| WYK-171-1, WYK-174-1, WYK-177-1, WYK-181-1, WYK-182-1, WYK-183-1, WYK-185, | |
| WYK-186-1, WYK-187-1, WYK-188-1, WYK-188-1, WYK-189-1, WYK-190-1, WYK-191-1, | |
| WYK-192-1, WYK-194-1, WYK-196-1, WYK-197-1, WYK-198-1, WYK-199-1, WYK-200-1, | |
| WYK-202-1, WYK-204-1, WYK-205-1, WYK-206-1, WYK-207-1, WYK-210-1, WYK-211-1, | |
| WYK-212-1, WYK-214-1, WYK-216-1, WYK-218-1, WYK-220-1, WYK-222-1, WYK-223-1, | |
| WYK-224, WYK-225-1, WYK-226-1, WYK-227-1, WYK-229-1, WYK-230-1, WYK-233-1, | |
| WYK-236-1, WYK-238-1, WYK-239-1, WYK-240-1, WYK-241-1, WYK-242-1, WYK-243-1, | |
| WYK-244-1, WYK-245, WYK-246-1, WYK-247-1, WYK-248-1, WYK-249-1, WYK-250, WYK-253-1, | |
| WYK-254-1, WYK-255-1, WYK-256, WYK-257-1, WYK-258-1, WYK-259, WYK-261-1, WYK-262-1, | |
| WYK-263-1, WYK-264-1, WYK-266-1, WYK-267-1, WYK-268-1, WYK-269-1, WYK-270, WYK-271, | |
| WYK-272, WYK-273-1, WYK-274-1, WYK-278-1, WYK-279-1, WYK-280-1, WYK-281-1, | |
| WYK-282-1, WYK-283-1, WYK-284, WYK-285-1, WYK-286, WYK-289-1, WYK-290, WYK-291, | |
| WYK-292-1, WYK-294, WYK-295-1, WYK-296-1, WYK-297-1, WYK-300, WYK-301, WYK-306, | |
| WYK-307, WYK-308, WYK-310, WYK-311, WYK-312-1, WYK-313-1, WYK-314, WYK-318, | |
| WYK-319, WYK-320, WYK-323-1, WYK-325, WYK-326, WYK-327, WYK-328, WYK-329, | |
| WYK-330-1, WYK-331, WYK-332-1, WYK-333, WYK-336-1, WYK-337, WYK-338, WYK-339-1, | |
| WYK-340-1, WYK-341-1, WYK-342-1, WYK-343, WYK-344, WYK-345-1, WYK-346, WYK-347-1, | |
| WYK-348-1, WYK-349, WYK-350, WYK-351-1, WYK-352-1, WYK-353-1, WYK-354, WYK-355, | |
| WYK-356-1, WYK-357-1, WYK-358, WYK-359-1, WYK-360-1, WYK-373, WYK-362, WYK-363, | |
| WYK-364, WYK-366-1, WYK-367, WYK-368, WYK-369, WYK-370-1, WYK-371, WYK-372, | |
| WYK-374, WYK-376-1, WYK-377-1, WYK-378-1, WYK-379-1, WYK-380, WYK-381-1, WYK-382, | |
| WYK-383, WYK-384, WYK-387-1, WYK-388, WYK-389, WYK-390-1, WYK-391, WYK-396, | |
| WYK-397, WYK-398-1, WYK-399-1, WYK-400, WYK-401, WYK-403, WYK-404, WYK-405, | |
| WYK-406-1, WYK-407-1, WYK-408, WYK-409, WYK-410-1, WYK-415, WYK-416, WYK-417, | |
| WYK-418, WYK-419, WYK-420, WYK-421, WYK-422, WYK-423, WYK-424, WYK-425, WYK-428, | |
| WYK-429, WYK-432, WYK-433, WYK-434, WYK-436, WYK-437, WYK-438, WYK-439, WYK-441, | |
| WYK-442-1, WYK-443, WYK-444, WYK-445-1, WYK-446, WYK-447, WYK-448, WYK-449, | |
| WYK-450, WYK-451, WYK-455, WYK-456-1, WYK-457, WYK-458, WYK-459, WYK-460, WYK-461, | |
| WYK-462, WYK-463, WYK-464, WYK-465, WYK-468, WYK-469, WYK-470, WYK-471, WYK-472, | |
| WYK-473, WYK-475, WYK-476, WYK-477, WYK-479, WYK-480-1, WYK-482, WYK-483, WYK-484, | |
| WYK-485, WYK-486, WYK-490-1, WYK-491-1, WYK-495-1, WYK-496-1, WYK-497, WYK-498, | |
| WYK-499, WYK-500, WYK-501, WYK-503, WYK-504-1, WYK-507, WYK-508, WYK-509, WYK-510, | |
| WYK-511, WYK-512, WYL-1-1, WYL-2-1, WYL-3-1, WYL-4-1, WYL-5, WYL-6-1, WYL-7-1, | |
| WYL-8-1, WYL-9-1, WYL-10-1, WYL-11-1, WYL-12-1, WYL-13-1, WYL-14-1, WYL-15-1, | |
| WYL-16-1, WYL-17-1, WYL-18-1, WYL-19, WYL-20-1, WYL-21-1, WYL-22, WYL-23-1, | |
| Fits: | WYL-24-1, WYL-25-1, WYL-26-1, WYL-27-1, WYL-28-1, WYL-29-1, WYL-30-1, WYL-31-1, |
| WYL-32-1, WYL-33-1, WYL-34-1, WYL-35-1, WYL-36-1, WYL-37-1, WYL-38-1, WYL-39 | |
| carburettor models. Please refer to the notes below. | |
| Features: | A membrane with a high grade teflon film in the centre and a stainless steel spiral |
| diaphragm - impervious to the effects of Ethanol and other additives found in | |
| modern fuels. | |
| Currently over 500 Walbro diaphragm carburettor model numbers can be upgraded to | |
| use the new spiral diaphragm kits. | |
| All parts (except the metering lever) are contained in a clever installation sleeve | |
| to make assembly quicker and easier (refer to notes below). | |
| Standard Pack Quantity: | 1 |
| Please Note: | Warning - These parts are extremely durable inside the carburettor but fragile to |
| handle - DO NOT bend or crease the membrane when handling or during assembly! The | |
| stainless steel spiral is more forgiving but care is still required when handling | |
| it. The metering lever must be replaced with the new one supplied, please reuse the | |
| old metering lever pin. For a 5-pack version of this upgrade kit without the brass | |
| "W" gauge use our part number K8-WYTA . | |
| Note: | Fitting instructions - |
| 1. Remove metering cover, old diaphragm and gasket. | |
| 2. Remove the metering lever and replace with the new one supplied, reusing the old | |
| metering lever pin. | |
| 3. Reset the metering lever height using the updated version of the brass "W" gauge | |
| part number OMK500-528 which is included in this spiral diaphragm kit. The | |
| adjustment point on the brass gauge is on the bottom, the indentation you need to | |
| set the lever height is below the word "Spiral". | |
| 4. Install the new gaskets and diaphragm onto the carburettor while still contained | |
| inside the installation sleeve (Important - install onto the two metal pins, making | |
| sure that the word "TOP" printed on the installation sleeve is facing up). | |
| 5. Hold the installation sleeve with one hand and put the metering cover on over | |
| the top to hold it down. | |
| 6. Install the four screws and start them by just one turn each. | |
| 7. Then remove the clip off the end and pull the installation sleeve out, then | |
| torque the screws down normally. | |
| Footnote: | When comparing this fitment application information to your carburettor model |
| please disregard all letters (A, B, C) and -1 that may be at the end of your | |
| carburetor model number. | |
| Brand: | Genuine Walbro, |
| Product Line: | Diaphragm and Gasket Set, Gasket and Diaphragm Set, Metering Diaphragm and Gasket |
| kit - Spiral, Spiral Metering Diaphragm and Gasket Set, |
